人体感应离不开菲涅尔透镜

人体感应离不开菲涅尔透镜

          身体感应式控制模块热释电身体红外线传感器是将身体或生物传出的红外感应转换成电信号的装置。它可以用来监测身体的存在，因此被广泛应用于电子产品中，如安全装置、防盗报警器、感应门、自动灯和智能玩具，所有这些都离不开菲涅尔透镜。

          身体感应式控制模块热释电身体红外线传感器可以监测身体传出的红外感应，但监测间距相应较短，通常在2m之内。为了提高监测间距，通常在传感器的受光前表面增加一个菲涅耳透镜，该透镜可以使监测间距达到10m以上。

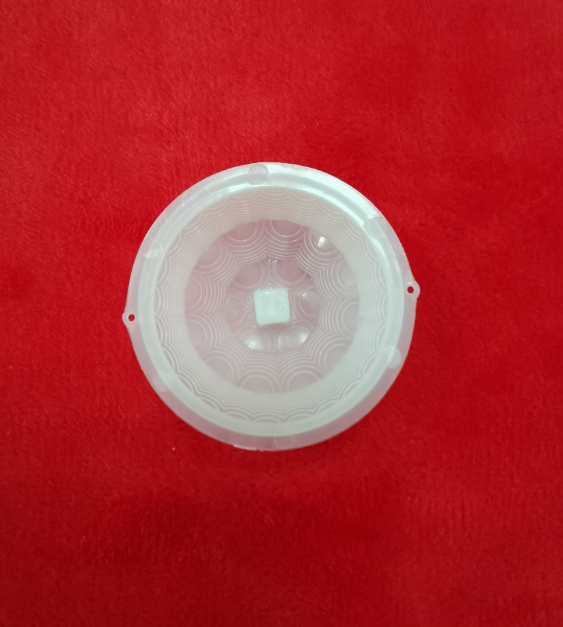

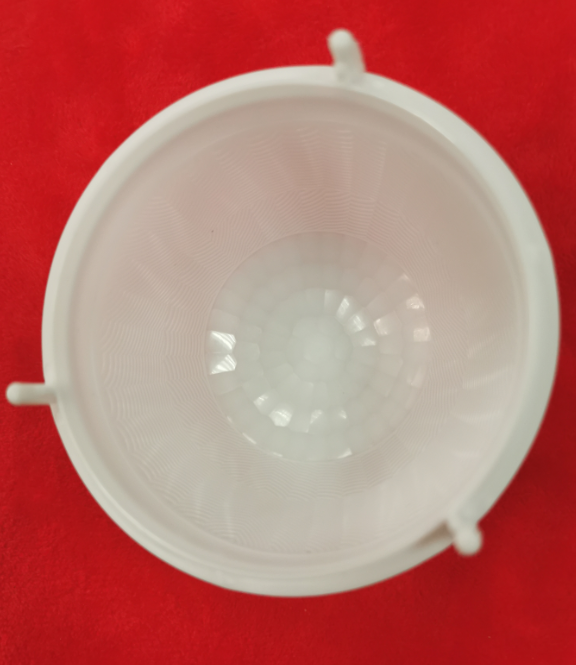

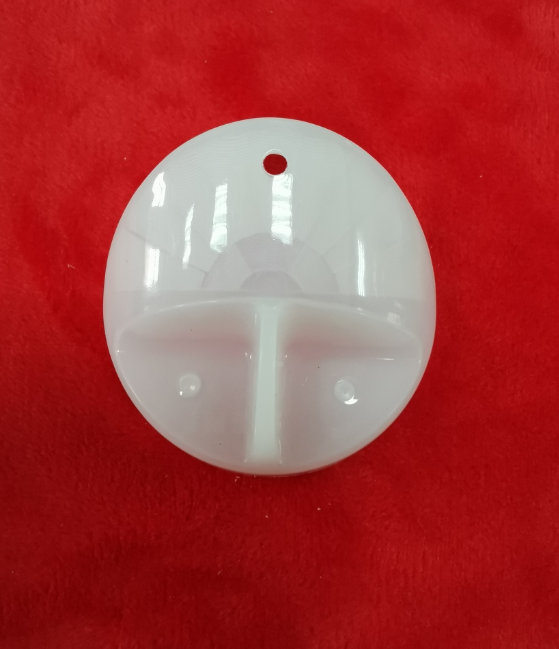

          菲涅尔透镜(Fresnel lens)通常由聚乙烯塑料塑料制品做成，依照一些的生产制造方式，透镜被分为一些相同的一部分。透镜有2个作用:一个是聚焦自然光；另一类是将监测地域分为一些亮区和暗区。当人步入监测地域的某些明朗地域时，身体传出的红外线被与该明朗地域相应应的透镜一部分聚焦点，随后通过传感器的滤光片照射到敏感元件上，使敏感元件产生工作电压；当人步入黑暗地域时，身体的红外线不能到达敏感元件，敏感元件两端的工作电压发生变化，即敏感元件两端的工作电压随着有无光而改变，改变后的工作电压被场效应晶体管放大后輸出。传感器輸出讯号的頻率与大家在监测范围之内的明朗和黑暗地域中间挪动的快慢相关。挪动快慢越快，輸出讯号的頻率越高。假如人监测范围之内固定不变，传感器輸出稳定工作电压。
